INSTRUMENT PESAWAT TERBANG

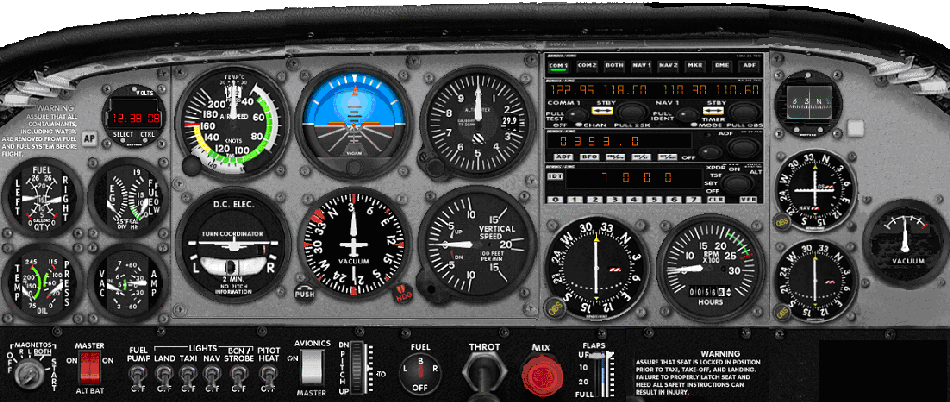

Pada suatu pesawat terbang, kata “Instrument” adalah suatu alat yang berfungsi untuk memberikan data atau informasi kepada penerbang tentang kondisi, kedudukan, sikap, dan arah pesawat terbang yang diyakini kebenarannya.
Instrument pada pesawat udara bertujuan untuk membantu pilot pada saat tinggal landas (take off), pengendalian pesawat diudara (manouvering) dan mendaratkan pesawat (landing) dengan selamat.
Syarat-syarat instrumen:
- Instrumen harus tahan getaran yang terus menerus selama motor berputar.
- Harus tahan kejutan yang hebat waktu mendarat dan ketika taxying di darat.
- Penunjukan jarum penunjuk (pointer) harus tepat, walau bagaimanapun posisi pesawat dan tahan terhadap pengurangan tekanan karena perubahan tinggi.
- Harus ringan, tahan karatan, dan komponen-komponennya harus seimbang.
- Penunjukan pada skala harus terang, sehingga dapat dilihat dengan jelas, baik siang, malam maupun pada waktu udara buruk/berkabut.
- Instrumen harus mudah dipasang, dilepas, distel, dan ukuran instrumen harus standar.
Klasifikasi Instrument Pesawat
Kalau menurut kegunaan dan tujuan instrument pesawat, maka instrument dapat diklasifikan berdasarkan fungsinya. Klasifikasi fungsi instrument adalah sebagai berikut;
- Engine instrument. : Engine Instrument adalah suatu kelompok instrument yang berfungsi memberikan data atau informasi kepada penerbang tentang kondisi engine pada kondisi saat itu.
- Flight instrument. Flight Instrument adalah suatu kelompok instrument yang berfungsi memberikan data atau informasi kepada penerbang tentang kondisi dan sikap pesawat saat itu.
- Navigasi instrument. Navigasi Instrument adalah suatu kelompok instrument yang berfungsi memberikan data atau informasi kepada penerbang tentang arah atau navigasi pesawat saat melaksanakan penerbangan. Navigasi instrument digunakan untuk keperluan navigasi pesawat.
- Auxilliary instrument. Auxilliary instrument juga disebut sebagai miscellineous instrument. Auxilliary instrument adalah suatu kelompok instrument yang berfungsi memberikan data atau informasi kepada penerbang tentang suhu sekitar pesawat, keadaan fuel, waktu dan sebagainya. Instrument yang tidak termasuk dalam kelompok di atas, tetapi sangat dibutuhkan keberadaanya maka termasuk auxilliary instrument.
FLIGHT INSTRUMENT
- Air Speed Indicator
- Altimeter
Altimeter adalah intrumen yang berfungsi untuk menunjukkan ketinggian pesawat terhadap permukaan air laut. Penunjukan altimeter diperoleh dengan mengukur perbedaan tekanan antara kapsul aneroid didalam altimeter dengan tekanan luar yang didapatkan dari port static. Ketinggian pesawat terhadap permukaan air laut ditunjukan dalam satuan feet.
- Vertical Speed Indicator
Vertical speed indicator berfungsi menunjukkan kecepatan pesawat saat climb (mendaki) atau descent. Instrumen ini dapat mendeteksi perubahan tekanan udara di port static, yang disebabkan oleh perubahan ketinggian pesawat (altitude).
Saat pesawat climb, maka jarum akan bergerak keatas, saat pesawat descent jarum akan bergerak kebawah. Saat pesawat tidak mengalami perubahan ketinggian (level-off) jarum akan menunjukkan ke angka nol.
- Turn and Bank Indicator
Turn and bank indicator berfungsi untuk mengetahui bahwa pesawat membuat suatu belokan dan menunjukkan besar-kecilnya sudut belokan tersebut. Turn and bank indicator menggunakan prinsip gyroscope sebagai penggeraknya.
- Artificial Horizon
Artifisial horizontal indicator (AHI) digunakan untuk mengetahui atau menunjukkan sikap pesawat atau gerakan pesawat terhadap sumbu longitudinal axis dan sumbu lateral axis. Indicator ini seolah-olah menggantikan garis horizon bumi.
ENGINE INSTRUMENT
- Engine Speed Indicator
Instrumen ini berfungsi untuk menegetahui putaran dari N1 maupun dari N2.
- Oil Pressure Indicator
Oil pressure indicator diperlukan untuk mengetahui besarnya tekanan oli yang digunakan untuk melumasi bearings dan bagian-bagian engine yang bergerak. Skala penunjukkan pada indikator menggunakan satuan Pounds Per Square Inch/PSI dan ada juga yang menggunakan satuan Kg/cm2..
- Oil Temperature Indicator
Oil temperature indicator diperlukan untuk mengetahui temperatur oil yang digunakan untuk melumasi engine
- Cylinder Head Temperature
Cylinder head temperature indicator diperlukan untuk mengetahui temperature cylinder head atau barrel pada engine engine yang berpendingin udara.
- Exhaust Gas Temperature
EGT digunakan untuk mengetahui temperature gas buang pada engine. EGT merupakan indikator factor yang kritis dalam pengoperasian mesin pesawat terbang. Apabila EGT naik melebihi batas yang ditentukan, dapat menyebabkan kerusakan pada komponen mesin. Pengukuran EGT dilakukan dengan meletakkan sensor temperatur pada bagian turbin outlet temperature (TOT), atau pengukuran EGT dapat dilakukan pada turbin inlet tempetarure
- Fuel Pressure Indicator
Fuel pressure indicator diperlukan untuk memberikan peringatan adanya kegagalan operasi engine akibat kerusakan pada sistem bahan bakar, memberi penunjukan bahwa fuel mengalir ke dalam sistem dengan tekanan constant dan juga untuk memberikan tanda adanya gangguan pada sistem aliran fuel yang masuk ke engine.
- Fuel Quantity Indicator
Instrumen ini berfungsi untuk mengetahui kapasitas bahan bakar dari pesawat.
- Fuel Flow Indicator
Fuel flowmeter indicator berfungsi untuk mengetahui pemakaian bahan bakar selama engine bekerja. Fuel flowmeter ditunjukan dalam satuan lbs/jam atau Kg/jam. Instrumen ini pada umumnya dipergunakan pada pesawat-pesawat multi engine yang besar, akan tetapi pada pesawat – pesawat kecil juga kadang-kadang dapat kita jumpai.
- Manifold Pressure Indicator
Manifold pressure indicator digunakan untuk mengetahui besarnya tekanan absolute dalam intake manifold sebelum intake valve. Indicator ini sangat penting pada pesawat terbang yang menggunakan piston engine, karena tenaga yang dihasilkan oleh mesin akan sebanding dengan banyaknya campuran antara udara dan bahan bakar untuk pembakaran. Skala penunjukkan pada manifold pressure indicator menggunakan satuan Inch Hg.
- Turbine Inlet Temperature
Instrumen ini berfungsi untuk mengetahui suhu dari udara sebelum masuk ke ruang bakar.
- Air Intake Temperature
Instrumen ini berfungsi untuk mengukur suhu udara.
- Torque Indicator
Instrumen ini berfungsi untuk mengetahui tenaga dari suatu engine dengan cara mengukur tekanan yang ditimbulkan oleh Torque System.
- Thrust Indicator
Instrumen ini berfungsi untuk mengukur kekuatan gaya dorong pesawat.
NAVIGATION INSTRUMENTS
- Magnetic Compass
Instrumen ini berfungsi untuk menunjukkan arah terbang daripada pesawat terhadap kutub magnet bumi.
- Directional Gyro Indicator
- Radio Magnetic Indicator
Instrumen ini berfungsi untuk menunjukkan arah berdasarkan frekuensi (VOR) dari sistem radio.
- Course Indicator
Instrumen ini berfungsi untuk mengetahui posisi pesawat dari tujuan pesawat.
- Drift Meter
Instrumen ini berfungsi untuk mengetahui penyimpangan arah pesawat.
- Outside Air Temperature
Instrumen ini berfungsi untuk mengukur suhu luar pesawat.
- Clock
Instrumen ini berfungsi sebagai penunjuk waktu pada pesawat udara.
AUXILIARY INSTRUMENTS
- Landing Gear Position Indicator
Instrumen ini berfungsi untuk mengetahui posisi landing gear (roda pesawat).
- Flap Position Indicator
Instrumen ini berfungsi untuk mengetahui posisi flap pesawat.
- Accelerometer (G meter)
Instrumen ini berfungsi untuk mengukur akselerasi pesawat terhadap gravitasi pada saat pesawat pitch untuk mengendalikan Center of Gravitation.
- Fatique Meters
Instrumen ini berfungsi untuk mengukur gravitasi terhadap pesawat.
- Cabin Pressure Indicator
Instrumen ini berfungsi untuk mengukur tekanan yang terdapat di dalam kabin pesawat.
- Cabin Temperature Indicator
Instrumen ini berfungsi untuk mengukur suhu yang terdapat di dalam kabin pesawat.
- Hydraulic Pressure Indicator
Instrumen ini berfungsi untuk mengetahui tekanan hidrolik pada pesawat.
- Suction Gague
Instrumen ini berfungsi untuk menunjukkan pengurangan tekanan udara / menunjukkan suatu tekanan kerendahan dari udara.
- Angle of Attack Incator
Instrumen ini berfungsi untuk menunjukkan sudut serang besar / rendah pada keadaan terbang normal dan besar sudut serang yang sebenarnya, dengan demikian pilot dapat dengan tepat menerbangkan pesawatnya dengan sudut yang paling baik, kecepatan naik yang paling baik atupun terbang jelajah.
- Anti Icing Indicator
Instrumen ini berfungsi untuk mengetahui suhu alat pemanas.
